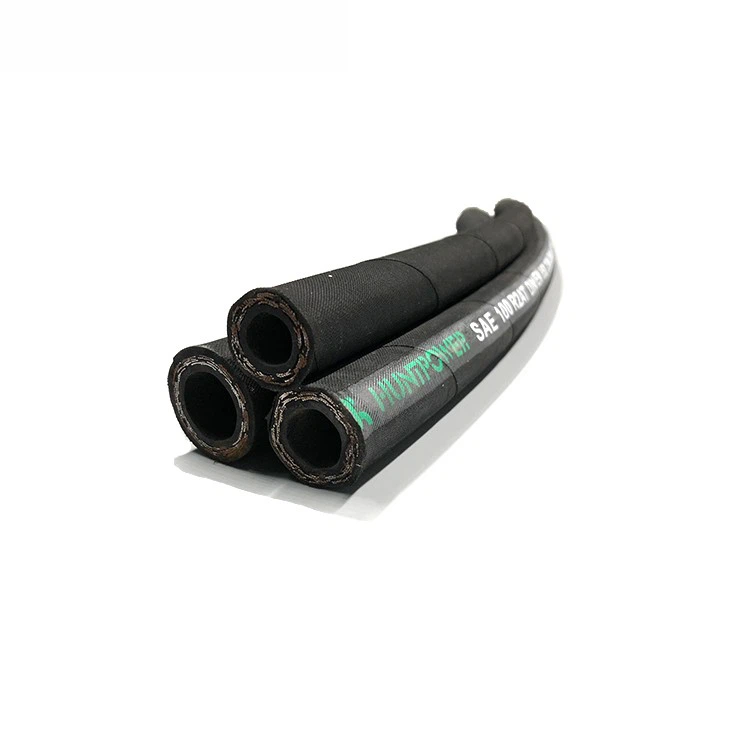

3 8 Mangueira Hidráulica
Material do produto: Borracha nitrílica sintética/aramida + fio de aço
Temperatura: -40 graus (104) a 100 graus (+212℉)
Cor do produto: Azul, vermelho, laranja, pretoaceitar personalização de cores
Tamanho do produto: Veja abaixo a folha de especificações e também aceita design OEM
TUBO INTERNO:borracha nitrílica sintética resistente a óleo
REFORÇO:duas camadas de fio de aço trançado
COBRIR:borracha sintética resistente a óleo e intempéries
APLICATIVO:Linhas hidráulicas de alta-pressão. Atende ou excede os requisitos de desempenho SAE 100R2AT da EN853 2SN. Para sistemas hidráulicos de alta pressão na indústria e na agricultura.
SUPERFÍCIE:superfície envolvida, superfície lisa
FAIXA DE TEMPERATURA:40 graus (-104 ℉) a 100 graus (+212 ℉)
| SAE 100 R2 AT | |||||||||||
| Código do item | Tamanho métrico | Tamanho em polegadas | Tamanho do traço SAE | I.D | REFORÇOW.D | O.D | W.P | B.P | |||
| (mm) | (mm) | (mm) | |||||||||
| milímetros | Polegadas | Traço | Mínimo | Máx. | Mínimo | Máx. | Máx. | MPa | psi | MPa | |
| R2-05 | 5.0 | 3/16" | 03 | 4.6 | 5.4 | 10.6 | 11.7 | 14.1 | 35.0 | 5250 | 140.0 |
| R2-06 | 6.3 | 1/4" | 04 | 6.2 | 7.0 | 12.1 | 13.3 | 15.7 | 35.0 | 5250 | 140.0 |
| R2-08 | 8.0 | 5/16" | 05 | 7.7 | 8.5 | 13.7 | 14.9 | 17.3 | 29.7 | 4455 | 119.0 |
| R2-10 | 10.0 | 3/8" | 06 | 9.3 | 10.1 | 16.1 | 17.3 | 19.7 | 28.0 | 4200 | 112.0 |
| R2-13 | 12.5 | 1/2" | 08 | 12.3 | 13.5 | 19.0 | 20.6 | 23.1 | 24.5 | 3675 | 98.0 |
| R2-16 | 16.0 | 5/8" | 10 | 15.5 | 16.7 | 22.2 | 23.8 | 26.3 | 19.2 | 2880 | 77.0 |
| R2-19 | 19.0 | 3/4" | 12 | 18.6 | 19.8 | 26.2 | 27.8 | 30.2 | 15.7 | 2355 | 63.0 |
| R2-25 | 25.0 | 1 | 16 | 25.0 | 26.4 | 34.1 | 35.7 | 38.9 | 14.0 | 2100 | 56.0 |
| R2-32 | 31.5 | 1.1/4" | 20 | 31.4 | 33.0 | 43.2 | 45.6 | 49.6 | 11.3 | 1695 | 45.5 |
| R2-38 | 38.0 | 1.1/2" | 24 | 37.7 | 39.3 | 49.6 | 52.0 | 56.0 | 8.7 | 1305 | 43.5 |
| R2-51 | 51.0 | 2 | 30 | 50.4 | 52.0 | 62.3 | 64.7 | 68.6 | 7.8 | 1170 | 31.5 |
| EN 853 2SN | |||||||||||
| Código do item | Tamanho métrico | Tamanho em polegadas | Tamanho do traço SAE | I.D | REFORÇOW.D | O.D | W.P | B.P | |||
| (mm) | (mm) | (mm) | |||||||||
| milímetros | Polegadas | Traço | Mínimo | Máx. | Mínimo | Máx. | Máx. | MPa | psi | MPa | |
| 2SN-05 | 5.0 | 3/16" | 03 | 4.6 | 5.4 | 10.6 | 11.6 | 14.1 | 41.5 | 6225 | 165 |
| 2SN-06 | 6.3 | 1/4" | 04 | 6.2 | 7.0 | 12.1 | 13.3 | 15.7 | 40.0 | 6000 | 160 |
| 2SN-08 | 8.0 | 5/16" | 05 | 7.7 | 8.5 | 13.7 | 14.9 | 17.3 | 35.0 | 5250 | 140 |
| 2SN-10 | 10.0 | 3/8" | 06 | 9.3 | 10.1 | 16.1 | 17.3 | 19.7 | 33.0 | 4950 | 132 |
| 2SN-13 | 12.5 | 1/2" | 08 | 12.3 | 13.5 | 19.0 | 20.6 | 23.0 | 27.5 | 4125 | 110 |
| 2SN-16 | 16.0 | 5/8" | 10 | 15.5 | 16.7 | 22.2 | 23.8 | 26.2 | 25.0 | 3750 | 100 |
| 2SN-19 | 19.0 | 3/4" | 12 | 18.6 | 19.8 | 26.2 | 27.8 | 30.1 | 21.5 | 3225 | 85 |
| 2SN-25 | 25.0 | 1 | 16 | 25.0 | 26.4 | 34.1 | 35.7 | 38.9 | 16.5 | 2475 | 65 |
| 2SN-31 | 31.5 | 1.1/4" | 20 | 31.4 | 33.0 | 43.3 | 45.6 | 49.5 | 12.5 | 1875 | 50 |
| 2SN-38 | 38.0 | 1.1/2" | 24 | 37.7 | 39.3 | 49.6 | 52.0 | 55.9 | 9.0 | 1350 | 36 |
| 2SN-51 | 51.0 | 2 | 30 | 50.4 | 52.0 | 62.3 | 64.7 | 68.6 | 8.0 | 1200 | 32 |
Principais vantagens e características
1. Excelente resistência à pressão e integridade estrutural
Camada trançada de fio de aço de alta-camada dupla-de resistência: como camada de reforço do núcleo da mangueira hidráulica, o esqueleto trançado de fio de aço de alta-camada de alta resistência-de duas-camadas oferece excelente resistência ao impacto e resistência à fadiga de pulso, e pode suportar com segurança a pressão de trabalho média.
Excelente resistência ao óleo: a camada interna-incorporada de borracha sintética tem excelente resistência a vários óleos hidráulicos, óleos lubrificantes, óleos combustíveis e refrigerantes, evitando falhas causadas por inchaço ou corrosão da parede interna e garantindo o fluxo puro dos fluidos hidráulicos.
Camada externa de borracha-resistente ao desgaste e às intempéries-: a camada externa de borracha preta lisa ou com texto-tem excelente capacidade anti-desgaste, anti{4}}intempéries e anti{5}}ozônio, protegendo o reforço interno da trança de arame contra danos mecânicos e influências ambientais.
2. Excelente flexibilidade e facilidade de uso
Bom raio de curvatura: em comparação com mangueiras enroladas em fio de quatro camadas com a mesma classificação de pressão (como R12), as mangueiras 2SN são mais flexíveis, fáceis de instalar e cabear em espaços de equipamentos compactos e reduzem o estresse da instalação.
Design leve: Sua estrutura atinge leveza ao mesmo tempo que garante resistência, facilitando o transporte e a integração do sistema, além de ajudar a reduzir o peso total do equipamento.
3. Desempenho e economia de alto custo
As mangueiras hidráulicas 2SN são uma das opções mais econômicas para aplicações de média-pressão. Ele fornece desempenho confiável e longa vida útil exigidos pelas especificações de mangueiras hidráulicas a um custo razoável, controlando efetivamente o orçamento de manutenção e substituição.
4. Ampla compatibilidade e aplicabilidade
Esta mangueira é totalmente compatível com os processos de fabricação padrão de acessórios de mangueira e conjuntos de mangueiras baseados em SAE 100R2 e pode ser facilmente fabricada em várias especificações de conjunto de mangueira hidráulica para atender aos requisitos de conexão de diferentes equipamentos.
